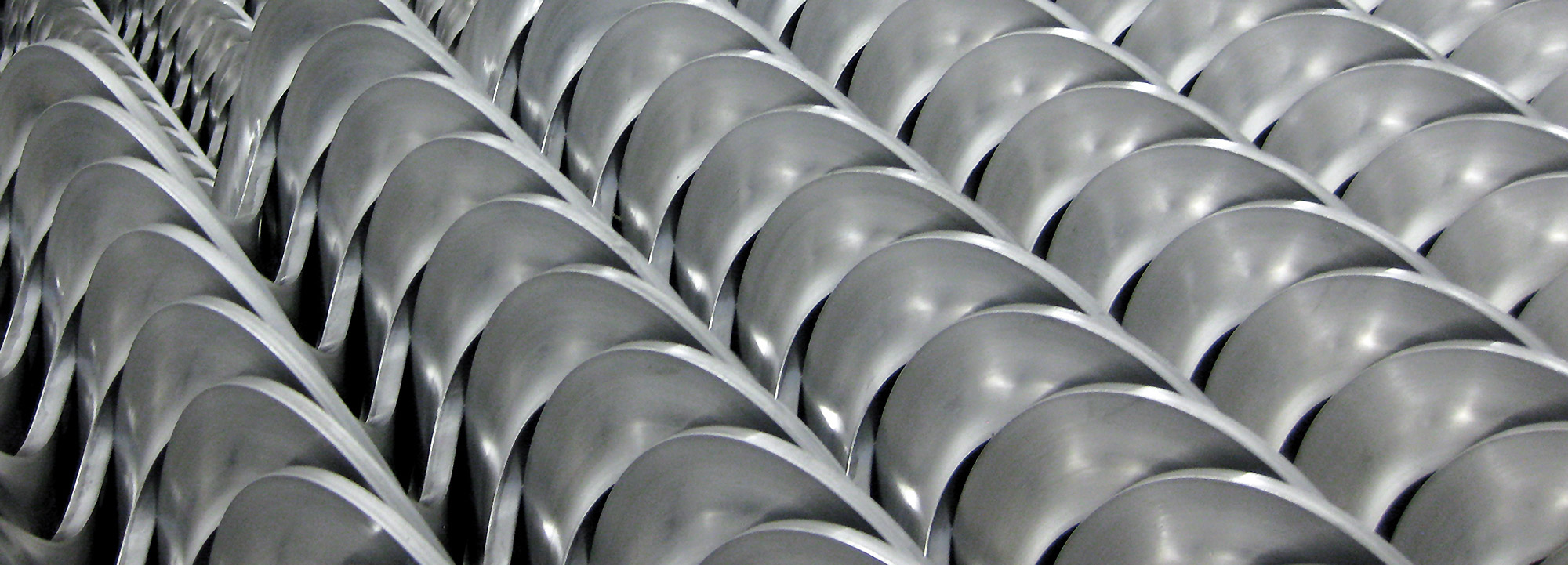

Spirales spéciales

Finitions, précision des dimensions et épaisseur majorée font de ces spirales la solution idéale pour les poêles et les chaudières à granulés et plaquettes

Fabriquées en épaisseur majorée pour répondre aux entreprises les plus exigeantes du secteur du chauffage à granulés et plaquettes, ces spirales sont connues aussi sous le nom de « spirales d’épaisseur constante ».

Habituellement réalisées en fers plats, elles sont maintenant fabriquées par Eurospiral avec des laminés spéciaux en acier de très haute qualité qui apportent au produit fini de significatifs avantages :

  • Surface parfaitement lisse et propre permettant un soudage plus facile et un meilleur glissement du matériel transporté, s’accompagnant d’une réduction du frottement, de l’effort et du bruit.
  • Précision accrue et excellente constance dimensionnelle.
  • Bords extérieurs à arêtes quasiment vives mais non coupantes.
  • Longueurs maximales des pièces, y compris à pas courts, jusqu’à 2300-2400 mm.
  • Possibilité de fournir des spirales coupées à des longueurs particulières.
  • Gamme étendue de dimensions.
  • Possibilité d’achat de matières premières de dimensions spéciales, en cas de commandes de quantités importantes.

Fabriquées en épaisseur majorée pour répondre aux entreprises les plus exigeantes du secteur du chauffage à granulés et plaquettes, ces spirales sont connues aussi sous le nom de « spirales d’épaisseur constante ».

Habituellement réalisées en fers plats, elles sont maintenant fabriquées par Eurospiral avec des laminés spéciaux en acier de très haute qualité qui apportent au produit fini de significatifs avantages :

  • Surface parfaitement lisse et propre permettant un soudage plus facile et un meilleur glissement du matériel transporté, s’accompagnant d’une réduction du frottement, de l’effort et du bruit.
  • Précision accrue et excellente constance dimensionnelle.
  • Bords extérieurs à arêtes quasiment vives mais non coupantes.
  • Longueurs maximales des pièces, y compris à pas courts, jusqu’à 2300-2400 mm.
  • Possibilité de fournir des spirales coupées à des longueurs particulières.
  • Gamme étendue de dimensions.
  • Possibilité d’achat de matières premières de dimensions spéciales, en cas de commandes de quantités importantes.

Caractéristiques des spirales spéciales

Matériaux

• Laminé DD11 (de 10×3 mm à 45×8 mm)
• Tôle DD12
• Plat FE (de 10×3 mm à 50×12 mm)
• Carré FE (section max. 20×20 mm)
• Aciers INOX de différents types (en fonction des disponibilités en entrepôt et/ou des quantités demandées)

Dimensions

Selon tableau indicatif reporté, en tout cas d’un Ø extérieur minimum de 30 mm à un Ø extérieur maximum de 150 mm.

Versions

Droites (D) et gauches (G)

Longueurs

• Max 2300-2400 mm pour les fabrications avec laminé ou avec les tôles traditionnelles
• Max 2600-2700 mm pour les fabrications avec plat et carré FE
Longueurs différentes sur demande.

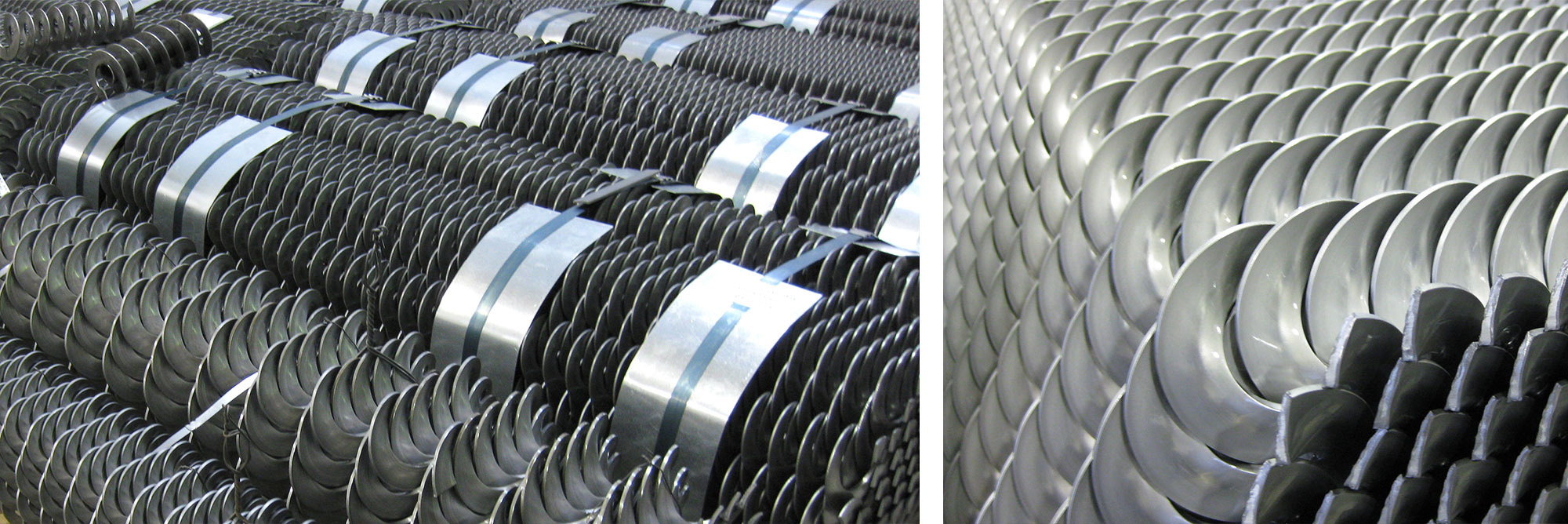

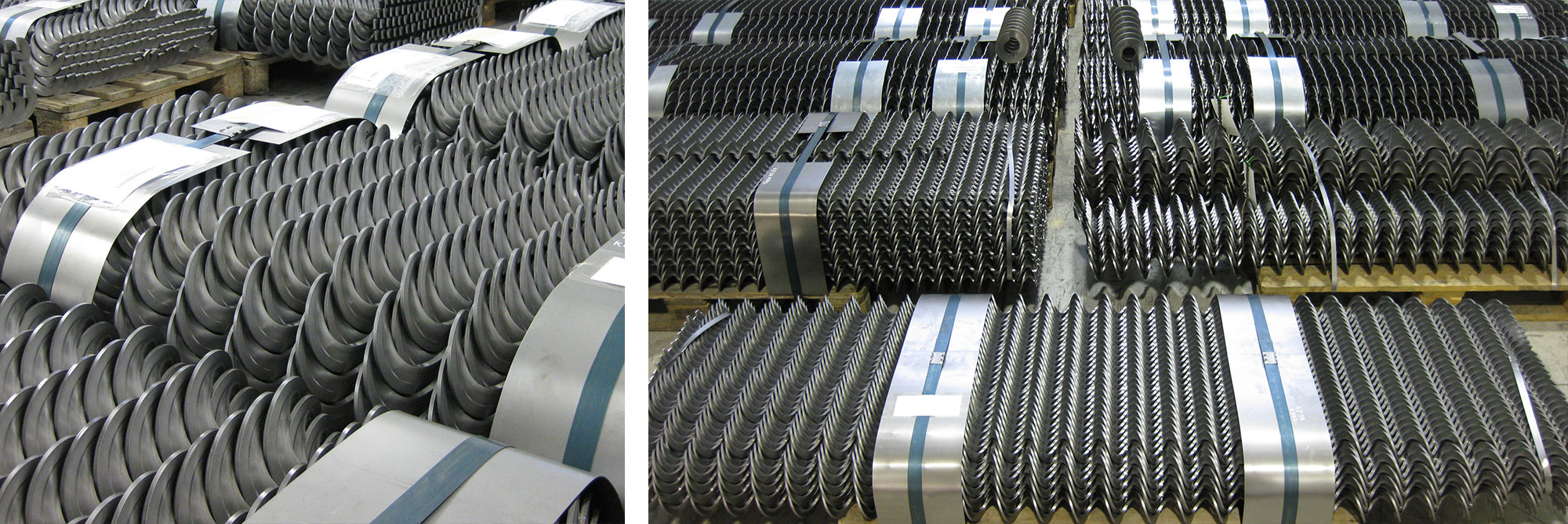

Emballages

En bottes ou sur palette en fonction de l’article demandé et/ou du type de transport.

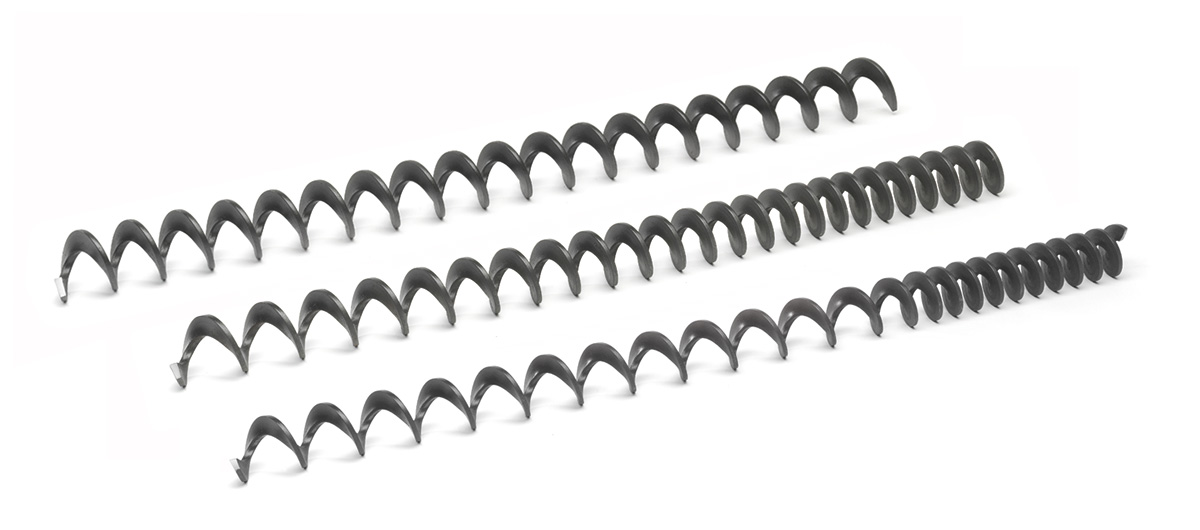

Catégories

• Pas constant
• Pas progressif
• Multi-pas

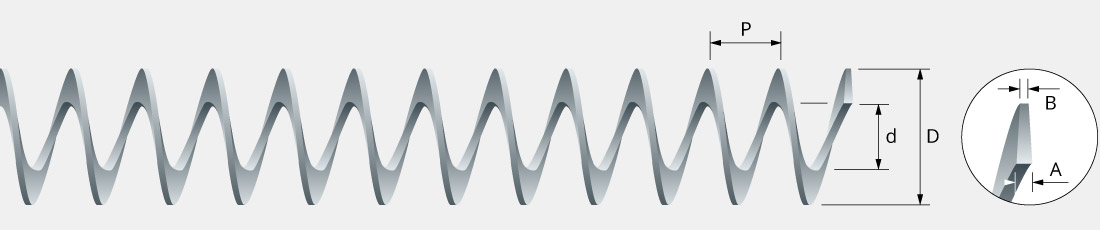

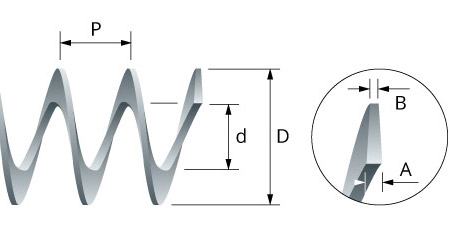

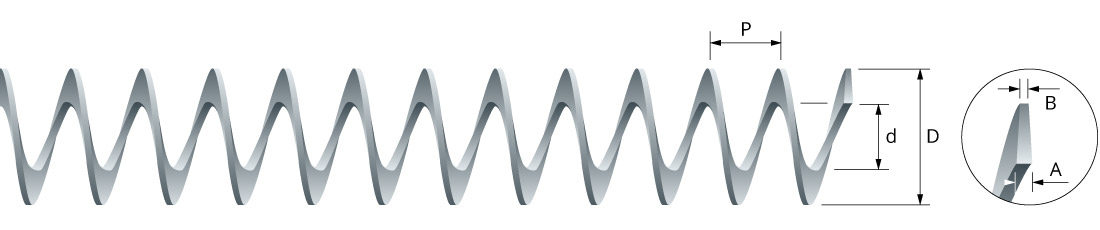

Exemples de dimensions les plus utilisées

D (mm) P (mm) d (mm) A (mm) B (mm)
30 40 10 ~3,5 ~2,5
32 32 12 ~3,5 ~2,5
35 35 15 ~3,5 ~2,5
39 38 15 ~3,5 ~2,7
40 30 20 ~3,5 ~2,7
40 38 16 ~3,5 ~2,5
44 30 15 ~3,8 ~2,3
44 40 20 ~3,3 ~2,7
44 50 16 ~4 ~2,2
45 45 22 ~3,5 ~2,5
45 46 25 ~3,5 ~2,7
46 50 16 ~3,5 ~2,5
47 46 27 ~3,5 ~2,7
49 50 20 ~3,7 ~2,5
49 40 25 ~3,5 ~2,7
50 50 20 ~3,5 ~2,5
50 40 20 ~5 ~3
50 45 20 ~4 ~2,5
51 35 31 ~3,5 ~2,5
52 50 20 ~4 ~2,5
52 50 22 ~5 ~3
53 60 33 ~3,5 ~2,7
53 60 33 ~4,5 ~3,5
54 40 22 ~4 ~2,5
55 40 20 ~4 ~2,5
55 56 25 ~3,5 ~2,5
55 56 35 ~4,5 ~3,8
56 45 22 ~3,5 ~2,5
56 50 20 ~5 ~3,2
58 45 20 ~5 ~3
58 50 32 ~3,5 ~2,5
58 60 20 ~5 ~3
58 60 20 ~7,5 ~5
59 44 20 ~5 ~3
59 50 20 ~5 ~3
59 55 20 ~5 ~3
60 34 22 ~5 ~3
60 45 20 ~5 ~3
60 50 20 ~5,5 ~3
60 55 20 ~5 ~3
60 60 20 ~5 ~3
60 60 22 ~5 ~3
D (mm) P (mm) d (mm) A (mm) B (mm)
63 60 27 ~5 ~3,5
64 60 25 ~5 ~3
65 50 25 ~5 ~3
70 70 22 ~6,5 ~4
75 80 35 ~7 ~5,5
77 80 27 ~7 ~5
78 65 20 ~7,5 ~4,7
79 65 35 ~6 ~4,5
80 80 30 ~7,5 ~5
80 80 40 ~7 ~5,5
81 80 25 ~6 ~4
84 85 30 ~6,5 ~4
85 62 25 ~7,5 ~5,5
85 65 35 ~7,5 ~5
90 75 50 ~7,5 ~5
90 90 35 ~6 ~4,2
93 80 35 ~6,5 ~4
95 100 35 ~10 ~6,5
96 100 45 ~7 ~5,3
100 100 30 ~7,5 ~5
100 100 40 ~7,5 ~5
100 100 50 ~7 ~5,3
105 80 45 ~7,5 ~5
110 105 35 ~10 ~6,5
110 110 30 ~10 ~7
110 100 40 ~7,5 ~5
110 120 50 ~9,5 ~7
115 100 45 ~7,5 ~5
120 120 45 ~9,5 ~7
120 120 50 ~7,5 ~5
120 120 61 ~7,5 ~5
125 110 45 ~7,5 ~5
126 63 76 ~7 ~5,5
130 125 50 ~7,5 ~5
130 130 50 ~9,5 ~7
130 50 60 ~6 ~4

Les valeurs D, P et d peuvent être modifiées en fonction des exigences du client.
